Zwei Abschnitt 40-47T Bagger-Stielverlängerung Long Reach
18 Meter mit Löffel Bagger-Ausleger
Für weitere Produkte:

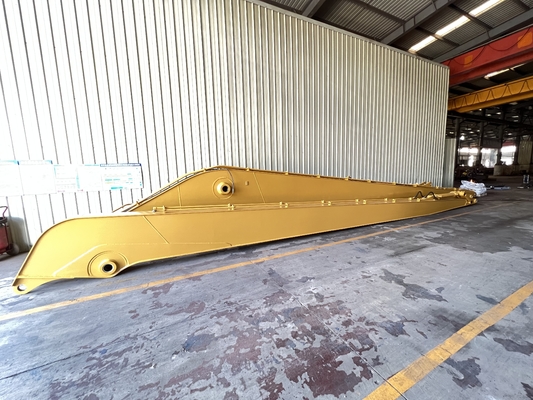

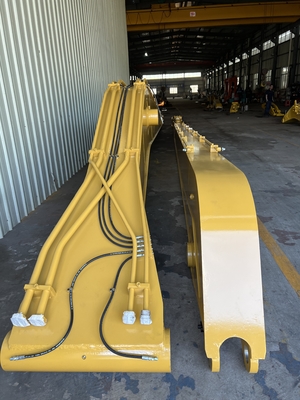

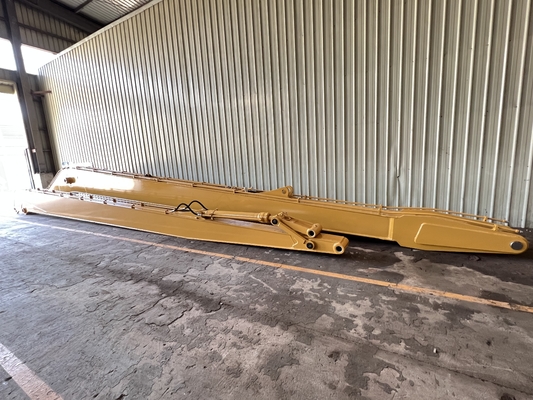

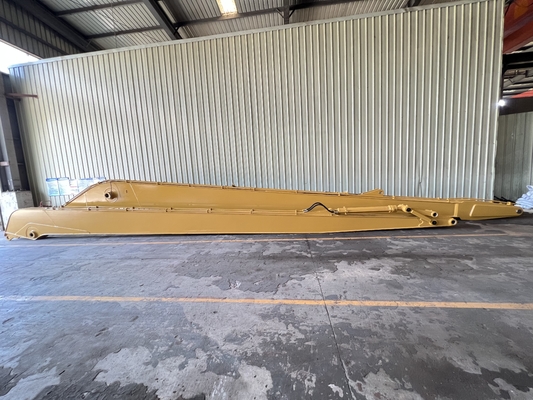

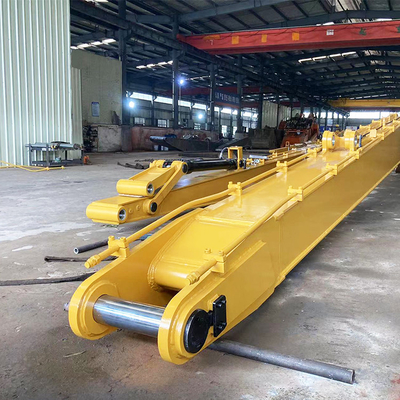

Produktpräsentation des Baggerauslegers
Verbessertes Baggerausleger-Design für Hochleistungsanwendungen
Der Ausleger des Baggers besteht aus hochfestem Q355B-Stahl, was optimale Haltbarkeit und strukturelle Steifigkeit gewährleistet. Für die Verlängerungsarmschale wird 45# Stahl als Basismaterial verwendet, verstärkt mit einer 40Cr-Buchsenauskleidung zur Erhöhung der Verschleißfestigkeit.
Um die durch die häufige Drehung von Welle und Hülse verursachte Schubspannung zu minimieren, wird Schmierung (Butterfett) aufgetragen, wodurch die Lebensdauer der Hülse erheblich verlängert wird.
Ein Hauptmerkmal dieses Designs ist der Verlängerungsarm, der sich zwischen der Körperstütze und dem Arbeitsarm befindet. Diese Komponente wird hydraulisch von speziellen Ölzylindern angetrieben, die zusammen mit dem Löffelzylinder arbeiten, um die Betriebseffizienz zu maximieren.
Das System ist mit doppelten Steuerschnittstellen (innerhalb und außerhalb des Cockpits) ausgestattet, wobei jeder Hydraulikzylindersatz unabhängig voneinander arbeitet, um eine präzise Manövrierfähigkeit zu gewährleisten.

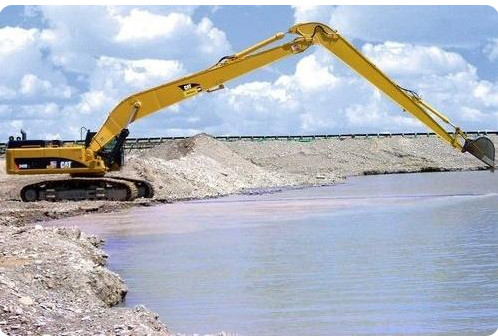

Ideale Anwendungen:
Diese Innovation stellt einen großen Fortschritt in der Bergbaumaschinerie dar und liefert überlegene Leistung und langfristige Zuverlässigkeit in anspruchsvollen Umgebungen.
| Materialverwendung |
Q345B, Q550D, Kann auch an Kundenanforderungen angepasst werden |
| Produktgarantiezeitraum |
6 Monate, 9 Monate, 1 Jahr |
| Produktgröße |
Die meisten Längen können 34M betragen, je nach Kundenanforderungen, jedes Baggermodell |
Vorteile des Zhonghe Bagger-Long-Arm
1. Weniger Wartung
Verwendung hochwertiger Materialien, wie z. B. Q355B als Standard, Q690D optional, Niningbo-Anschlüsse, nahtlose Präzisionsleitungen, Graphit-Legierungs-Kupferbuchse und starker, aber leichter Löffelzylinder.
2. Stark und robust
Eingebaute Verstärkungsrippen. Professionelle Schweißkenntnisse für die verschiedenen Lagerpositionen. Nutvorbereitung (45° Kantenabbau) vor dem Schweißen.
3. Toleranz innerhalb von 5-10um
Die Bohrungstoleranz liegt innerhalb von 5-10um, um die Genauigkeit zu gewährleisten.
4. Tiefer und höher reichen
Der maximale Arbeitsbereich und die maximale Grabhöhe sind größer, da der Winkel von Ausleger und Arm 163 Grad erreichen kann.
5. Hohe Arbeitseffizienz und Kraftstoffeinsparung
Leichter unter Berücksichtigung der Qualität, was nicht nur die Arbeitseffizienz gewährleistet, sondern auch Kraftstoff spart.
6. Kehlnahtprüfung
Wir können die Qualität einer Kehlnahtverbindung durch Durchführung von ZfP- und mechanischen Tests bestimmen. Makroaufnahmen und Kehlnahtbruchtests geben einen guten Überblick über das Profil, die Verschmelzung und das Eindringen und zeigen, ob es Unvollkommenheiten wie Porosität oder Einschlüsse in der Schweißnaht gibt. Diese Tests werden verwendet, um die Fähigkeit des Schweißers zu testen, eine Kehlnaht zu schweißen.
Was Zhonghe tun kann
ANPASSUNG:
1. Anwendbar für alle Markenbagger.
2. Farbe, Länge und Material können nach Ihren Wünschen angepasst werden.
3. Zusätzliche Leitungen können hinzugefügt werden, um einigen zusätzlichen Anwendungen gerecht zu werden.
4. Auslegerzylinder und Stielzylinder können ebenfalls geliefert werden, wenn der Kunde dies wünscht.
STARKE PRODUKTIONSKAPAZITÄT:

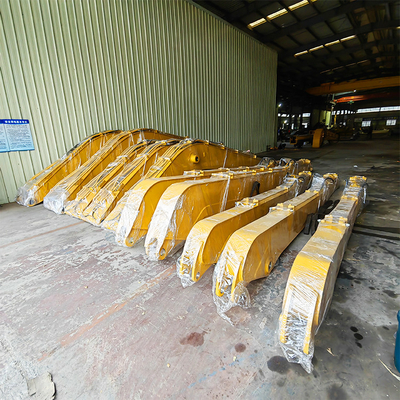

Wir können 50 Sätze Baggerausleger pro Monat produzieren.
Unsere Jahresproduktion verschiedener Arten von Baggerauslegerarmen kann 600 Sätze erreichen.
GUTER SERVICE:
1. Online-Support innerhalb von 24 Stunden.
2. Terminvereinbarung für Video-Technik-Support.
(Unsere Ingenieure konzentrieren sich seit über 10 Jahren auf Baggerausleger und -anbaugeräte)
3. Lange Baggerausleger sollten aus zwei/drei verbundenen Teilen bestehen, um sie in einen Container zu passen und Versandkosten zu sparen.
Garantie:
1 Jahr für Long Reach Ausleger, 180 Tage für Zylinder und Gestänge und 90 Tage für den Löffel.
Alle benötigten Teile sind enthalten.
Long Reach Kits sind voll kompatibel mit ZHONGHE Bagger-Standardlöffeln und Zylindern.
|
Bagger-Long-Boom
|
Bagger-Long-Arm
|
Standardlöffel
|
|
Gestänge-Kit
|
Löffelzylinder
|
Butter-Schlauch
|
|
Stift
|
Schmiersystem
|
Dichtungen
|
Spezifikation des Baggerauslegerarms
Gewicht
|
Modell
|
Teillänge
|
Gesamtlänge (m)
|
Gewicht (kg)
|
Maximale Ausbauhöhe (m)
|
| Gesamtlänge (mm) |
25T |
8.5 |
16 |
2800 |
16M |
| Ausleger (A) (mm) |
2.3 |
900 |
| Arm (b) (mm) |
5.2 |
1700 |
| Maximaler Grabradius (C) (mm) |
30T |
9.5 |
18 |
3000 |
18M |
| Maximale Grabtiefe (C) (mm) |
2.3 |
1000 |
| Maximale Entladehöhe (E) (mm) |
5.2 |
1950 |
| Maximale Grabhöhe (F) (mm) |
35T |
10.5 |
20 |
3500 |
20M |
| Löffelvolumen (m³) |
2.3 |
1100 |
Stärke des Unternehmens
Kaiping Zhonghe Machinery Manufacturing Co., Ltd. ist ein Fertigungs- und Handelsunternehmen, das sich auf die Anpassung verschiedener Arten von Baggerauslegerarmen und -anbaugeräten spezialisiert hat. Wir verfügen über mehr als 14000 m' Stahlkonstruktions-Standardisierungswerkstatt mit einer großen Anzahl hochpräziser Verarbeitungsanlagen sowie ein starkes und zusammenhängendes Team. Derzeit gibt es mehr als 60 erfahrene technische Mitarbeiter, 30 Schweißer mit über 7 Jahren Erfahrung, 15 leitende Designer und ein High-Tech-F&E-Team.
Unsere Jahresproduktion verschiedener Arten von Baggerauslegerarmen kann 600 Sätze erreichen. Wir liefern Produkte von hoher Qualität und zu moderaten Preisen, die sich in mehr als 40 Ländern und Gebieten gut verkaufen.
Wir halten uns an "Verdienstqualität, Aufrichtigkeit im Management und Kundenzufriedenheit" und begrüßen ehrlich Kunden aus dem In- und Ausland, um mit uns zu verhandeln und zusammenzuarbeiten.
FAQ des Bagger-Long-Arm
Q1: Warum sind Ausleger- und Stielzylinder nicht im Plan enthalten?
A1: Erstens, der gesamte Long Arm wird verlängert, aber der Ausleger verlängert sich nur von seiner mittleren Hülse bis zu seinem Ende, so dass der ursprüngliche Ausleger- und Stielzylinder verwendet werden kann. Zweitens, die Verwendung der Originalteile kann Ihnen Kosten sparen.
Q2: Wie lang kann der Auslegerarm eines Minibaggers sein?konfiguriert mit? Ob es notwendig ist, das Gegengewicht zu erhöhen?
A2. Im Allgemeinen wird für den längsten Arm eines 30-40 Baggers eine Länge von 8 Metern empfohlen, und es kann ein 0,1 cbm Löffel konfiguriert werden, ohne dass ein zusätzliches Gegengewicht erforderlich ist. Für den längsten Arm eines 55 Baggers wird eine Länge von 12 Metern empfohlen, der einen 0,1-0,15 cbm Löffel konfigurieren kann, was ein zusätzliches Gegengewicht von 0,5 Tonnen erfordert. Für den längsten Arm eines 60-80 Baggers wird eine Länge von 12 Metern empfohlen, der einen 0,15-0,25 cbm Löffel konfigurieren kann, was ein zusätzliches Gegengewicht von 0,5-0,7 Tonnen erfordert.
Es wird nicht empfohlen, den Auslegerarm auf die längste Länge zu verlängern, da der Minibagger leicht schwanken kann.
Q3: Wie lange dauert es, einen Bagger-Long-Reach-Ausleger zu installieren?
Es hängt vom Monteur und der Maschinengröße ab.
Normalerweise ist es in Ordnung, den ursprünglichen Auslegerarm und den Stielzylinder zu trennen und dann den neuen zu verbolzen.
Bitte erinnern Sie sich daran, verwenden Sie um mehrere Behälter vorzubereiten, um das Öl vor der Demontage aufzufüllen.
