Produktdetails:
|
| Garantie: | 1-jährig für Boom arrm | Farbe: | Gelb, schwarz, optional |
|---|---|---|---|
| Teil-Name: | Boom-/Arm-/Eimer-Zylinder | Kundendienst erbracht: | on-line-Unterstützung 24h |
| Bedingung: | 100% nagelneu | Eimerkapazität (m3): | 0,6 m-³ |
| Schaufelzylinder: | 20 t | Nicht enthalten: | Stockzylinder, Gegengewicht |

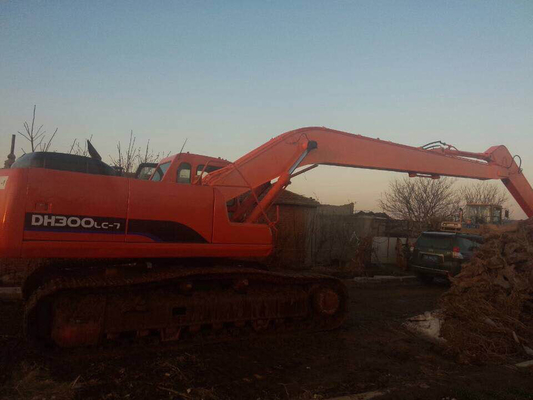

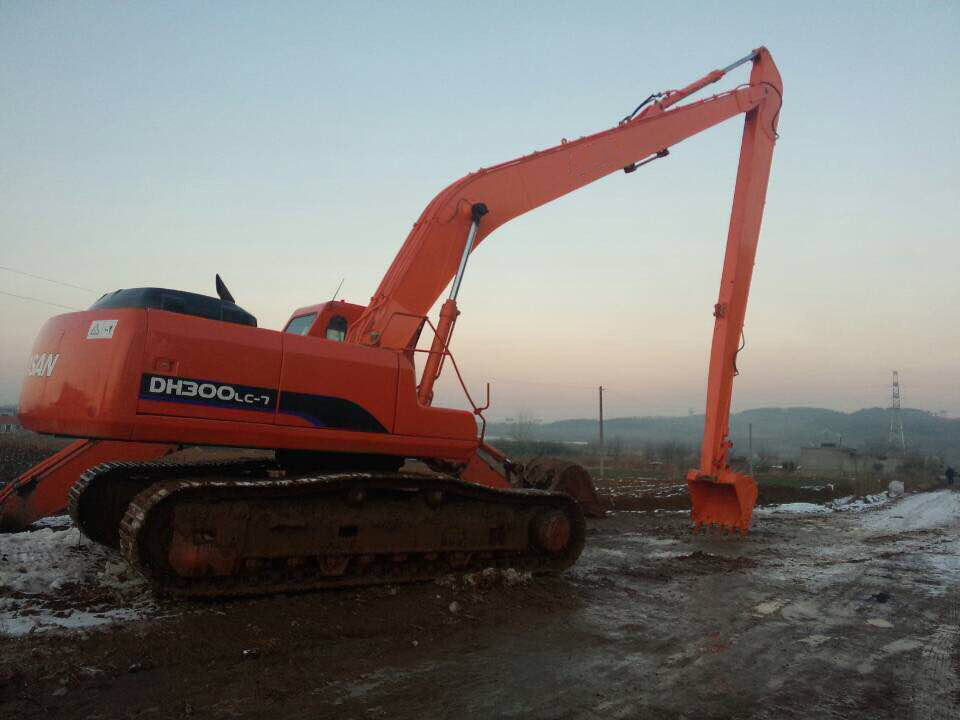

| Markieren: | Lange Strecke DX300 Doosan,19m Doosan lange Strecke,Bagger Booms langer Strecke Doosan DX300 |
||
Das Simulationsdiagramm von 20M langer Strecke
Parameter von 20 Metern des Baggers Long Reach Boom
| Bagger Ton | Gesamtlänge (Millimeter) | Boom (A) (Millimeter) | Arm (B) (Millimeter) | Maximaler grabender Radius (Millimeter) | Maximale grabende Tiefe (Millimeter) | Maximale Entleerungshöhe (Millimeter) | Maximale grabende Höhe (Millimeter) | Schaufelvolumen (CBM) | Zylinder (Tonne) |
| 11-15T | 13000 | 7250 | 5750 | 11200 | 9000 | 7550 | 9350 | 0.15-0.3 | 12T |
| 20-25T | 15400 | 8220 | 7180 | 14500 | 11300 | 10400 | 12600 | 0.4-0.6 | 12T |
| 20-30T | 18000 | 10000 | 8000 | 17300 | 13000 | 17200 | 14000 | 0.4-0.7 | 12T |
| 35-40T | 20000 | 11000 | 9000 | 19200 | 14900 | 12900 | 15200 | 0.6-1.2 | 12T |
| 40-45T | 22000 | 12000 | 10000 | 21300 | 16000 | 14000 | 17000 | 0.5-1 | 20T |
| 40-50T | 24000 | 13000 | 11000 | 23000 | 17900 | 15200 | 18100 | 0.5-1.1 | 20T |
01 Material des Gebrauches Q355B,
02 nimmt Präzisionsstahlrohrleitung an
03 nehmen Sie große Armbasis des Legierungskupferärmels an
04 zwei Schichten Nut geschweißt, um sicherzustellen
Doppelte Inspektion der Qualität 05 bevor dem Gehen
06 die Toleranz der Positionsgröße innerhalb 1 Millimeters
Winkel 07 des Booms und des Armes kann 163° erreichen
Toleranz innerhalb 5-10um, stellen die Genauigkeit des Lochs sicher
Q1: Warum nicht haben Sie Boom- und Stockzylinder im Plan?
A1: Zuerst verlängert der ganze lange Arm, aber der Boom, der gerade von seinem middel Ärmel zu seinem Ende verlängert, also kann der ursprüngliche Boom- und Stockzylinder benutzt werden. Zweitens unter Verwendung der ursprünglichen Teile kann Ihre Kosten sparen.
Q2: Wie lang ist der Boomarm kann minimaler Bagger sein ist konfiguriert mit? Ob es notwendig ist, um das Gegengewicht zu erhöhen?
A2. Im allgemeinen schlägt längster Arm des Baggers 30-40 vor, um 8 Meter zu sein, kann 0,1 CBM-Eimer, nicht Bedarfsextragegengewicht konfigurieren. der längste Arm mit 55 Bagger schlägt vor, um 12 Meter zu sein, kann 0.1-0.15 CBM-Eimer konfigurieren, benötigt ein 0,5-Tonnen-Extragegengewicht. 60-80 schlägt längster Arm des Baggers vor, um 12 Meter zu sein, kann 0.15-0.25 CBM-Eimer konfigurieren, benötigt ein 0.5-0.7-Tonnen-Extragegengewicht.
Es wird nicht empfohlen, um Boomarm auf längste Länge als minimaler Bagger zu verlängern ist einfach zu sloshing.
Bitte zögern Sie nicht, mit uns für irgendwelche Details in Verbindung zu treten, danke!
