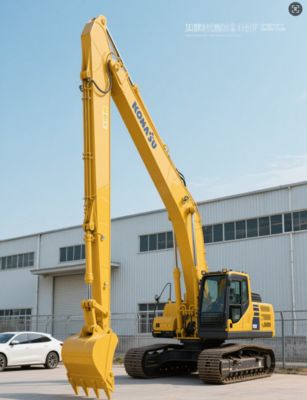

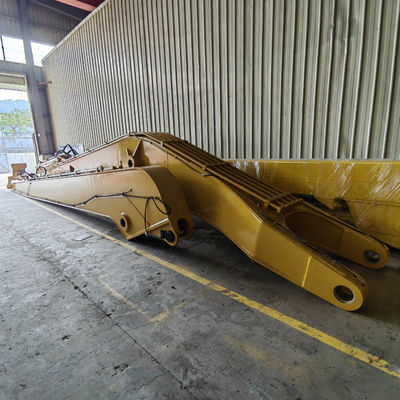

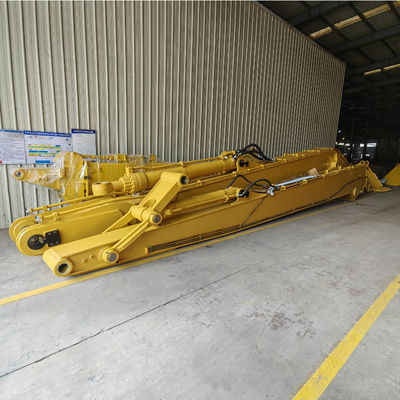

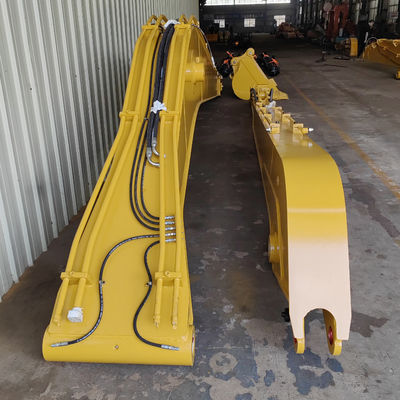

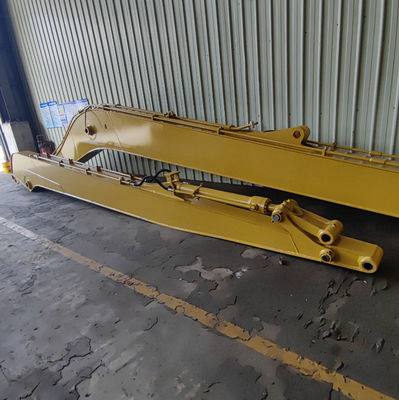

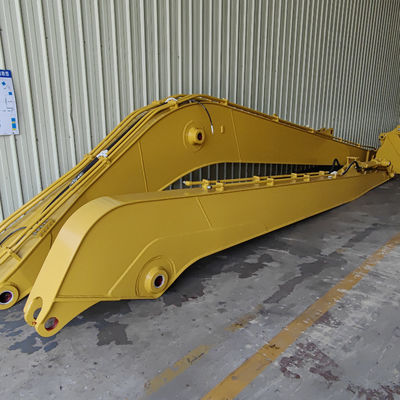

Kundenspezifischer Baggerauslegerarm, Doosan DX340 DX330 DX230 Bagger-Long-Reach-Arm
Für weitere Produkte:
Produktpräsentation des Baggerauslegers
Der lange Arm des Baggers besteht aus Q355B-Stahl, der eine gute Festigkeit und Steifigkeit aufweist. Die Wellenhülse des Verlängerungsarms besteht im Allgemeinen aus 45# Stahl und ist mit einer 40Cr-Buchse ausgekleidet. Die Schmierung des Schmiernippels reduziert die Scherkraft, die durch die häufige Drehung der Welle und der Wellenhülse erzeugt wird, wodurch die Lebensdauer des Verlängerungsarms verlängert wird. Die Buchse ist vergrößert. Sie befindet sich zwischen der Hauptkörperhalterung und dem Arbeitsarm und ist mit einem Verlängerungsarm ausgestattet. Der Verlängerungsarm wird durch einen Ölzylinder verbunden und unterstützt. Durch die Verlängerung des Arbeitszylinders und des Löffelzylinders, innerhalb und außerhalb des Cockpits, ist das entsprechende Steuerungssystem mit einem Satz Zylindern ausgestattet, die in Verbindung mit dem Steuerarm arbeiten. Der teleskopische Betrieb des Zylinders und des Löffelzylinders kann den Hub des Löffels mehr als verdoppeln, und der Hub kann höher, tiefer und weiter sein. Besonders geeignet für Bergwerke, Docks, Lager, Hochwasserhilfe und besondere Anlässe. Dies ist ein großer Durchbruch in der Umgestaltung von Bergbaumaschinen und hat einen großen praktischen Wert.
| Materialverwendung |
Q345B, Q550D, Kann auch nach Kundenanforderungen angepasst werden |
| Produktgarantiezeitraum |
6 Monate, 9 Monate, 1 Jahr |
| Produktgröße |
Die meisten Längen können 34 m betragen, je nach Kundenanforderungen, jedes Baggermodell. |
Vorteile des Zhonghe Bagger-Long-Reach-Arms
1. Weniger Wartung
Verwendung hochwertiger Materialien, wie z. B. standardmäßig Q355B, optional Q690D, Ningbo-Anschlüsse, nahtlose Präzisionsrohre, Graphit-Legierungs-Kupferbuchsen, starke und leichte Zylinder.
2. Robust und stabil
Eingebaute Versteifungen. Professionelle Schweißkenntnisse für verschiedene Lagerpositionen. Nutvorbereitung vor dem Schweißen (45° Kantenabtrag).
3. Die Toleranz liegt innerhalb von 5-10 um
Die Bohrtoleranz liegt innerhalb von 5-10 um, um die Genauigkeit zu gewährleisten.
Was Zhonghe leisten kann
ANPASSUNG:
1. Anwendbar für alle Markenbagger.
2. Farbe, Länge und Material können nach Ihren Wünschen angepasst werden.
3. Zusätzliche Rohrleitungen können hinzugefügt werden, um einigen zusätzlichen Anwendungen gerecht zu werden.
4. Auslegerzylinder und Stielzylinder können ebenfalls geliefert werden, wenn der Kunde dies wünscht.
STARKE PRODUKTIONSKAPAZITÄT:
Wir können 50 Sätze Baggerausleger pro Monat produzieren.
Unsere Jahresproduktion verschiedener Arten von Baggerauslegerarmen kann 600 Sätze erreichen.
GUTER SERVICE:
1. Online-Support innerhalb von 24 Stunden.
2. Terminvereinbarung für Video-Technik-Support.
(Unsere Ingenieure konzentrieren sich seit über 10 Jahren auf Baggerausleger und Anbaugeräte)
3. Lange Baggerausleger sollten aus zwei/drei Gliedern bestehen, um sie in einen Container zu passen und Versandkosten zu sparen.
Garantie:
1 Jahr für Long-Reach-Ausleger, 180 Tage für Zylinder und Gestänge und 90 Tage für den Löffel.
Alle benötigten Teile sind enthalten.
Long-Reach-Kits sind vollständig kompatibel mit ZHONGHE-Standardlöffeln und -Zylindern für Bagger.
| Bagger-Long-Reach-Ausleger |
Bagger-Long-Reach-Arm |
Standardlöffel |
| Gestänge-Kit |
Löffelzylinder |
Schmiernippel-Schlauch |
| Stift |
Schmiersystem |
Dichtungen |
Spezifikation des Baggerauslegerarms
Gewicht
|
Modell
|
Teillänge
|
Gesamtlänge (m)
|
Gewicht (kg)
|
Maximale Ausbauhöhe (m)
|
| Gesamtlänge (mm) |
25T |
8,5 |
16 |
2800 |
16M |
| Ausleger (A) (mm) |
2,3 |
900 |
| Arm (b) (mm) |
5,2 |
1700 |
| Maximaler Grabradius (C) (mm) |
30T |
9,5 |
18 |
3000 |
18M |
| Maximale Grabtiefe (C) (mm) |
2,3 |
1000 |
| Maximale Entladehöhe (E) (mm) |
5,2 |
1950 |
| Maximale Grabhöhe (F) (mm) |
35T |
10,5 |
20 |
3500 |
20M |
| Löffelvolumen (m³) |
2,3 |
1100 |
Stärke des Unternehmens
Kaiping Zhonghe Machinery Manufacturing Co., Ltd. ist ein Produktions- und Handelsunternehmen, das sich auf die Anpassung verschiedener Arten von Baggerauslegerarmen und Anbaugeräten spezialisiert hat. Wir verfügen über eine mehr als 14000 m² große Standardwerkstatt für Stahlkonstruktionen mit einer großen Anzahl hochpräziser Verarbeitungsgeräte sowie ein starkes und zusammenhängendes Team. Derzeit gibt es mehr als 60 erfahrene technische Mitarbeiter, 30 Schweißer mit über 7 Jahren Erfahrung, 15 leitende Konstrukteure und ein High-Tech-F&E-Team.
Unsere Jahresproduktion verschiedener Arten von Baggerauslegerarmen kann 600 Sätze erreichen. Wir liefern Produkte von hoher Qualität und zu moderaten Preisen, die sich in mehr als 40 Ländern und Gebieten gut verkaufen.
Wir halten uns an "Verdienstqualität, Aufrichtigkeitsmanagement und Kundenzufriedenheit" und begrüßen ehrlich Kunden aus dem In- und Ausland, um mit uns zu verhandeln und zusammenzuarbeiten.
FAQ zum Bagger-Long-Reach-Arm
Q1: Warum sind Ausleger- und Stielzylinder nicht im Plan enthalten?
A1: Erstens, der gesamte lange Arm wird verlängert, aber der Ausleger verlängert sich nur von seiner mittleren Hülse bis zu seinem Ende, so dass die ursprünglichen Ausleger- und Stielzylinder verwendet werden können. Zweitens können Sie durch die Verwendung der Originalteile Kosten sparen.
Q2: Wie lang kann der Auslegerarm eines Minibaggers sein?konfiguriert werden? Ist es notwendig, das Gegengewicht zu erhöhen?
A2. Im Allgemeinen wird für den längsten Arm eines 30-40-Baggers eine Länge von 8 Metern empfohlen, und es kann ein 0,1 cbm Löffel konfiguriert werden, ohne dass ein zusätzliches Gegengewicht erforderlich ist. Für den längsten Arm eines 55-Baggers wird eine Länge von 12 Metern empfohlen, der einen 0,1-0,15 cbm Löffel konfigurieren kann, was ein zusätzliches Gegengewicht von 0,5 Tonnen erfordert. Für den längsten Arm eines 60-80-Baggers wird eine Länge von 12 Metern empfohlen, der einen 0,15-0,25 cbm Löffel konfigurieren kann, was ein zusätzliches Gegengewicht von 0,5-0,7 Tonnen erfordert.
Es wird nicht empfohlen, den Auslegerarm auf die längste Länge zu verlängern, da der Minibagger leicht schwanken kann.
Q3: Wie lange dauert es, einen Bagger-Long-Reach-Ausleger zu installieren?
Es hängt vom Monteur und der Maschinengröße ab.
Normalerweise ist es in Ordnung, den ursprünglichen Auslegerarm und den Stielzylinder zu trennen und dann den neuen zu verbolzen.
Bitte denken Sie daran, mehrere Behälter vorzubereiten, um das Öl vor der Demontage einzufüllen.
